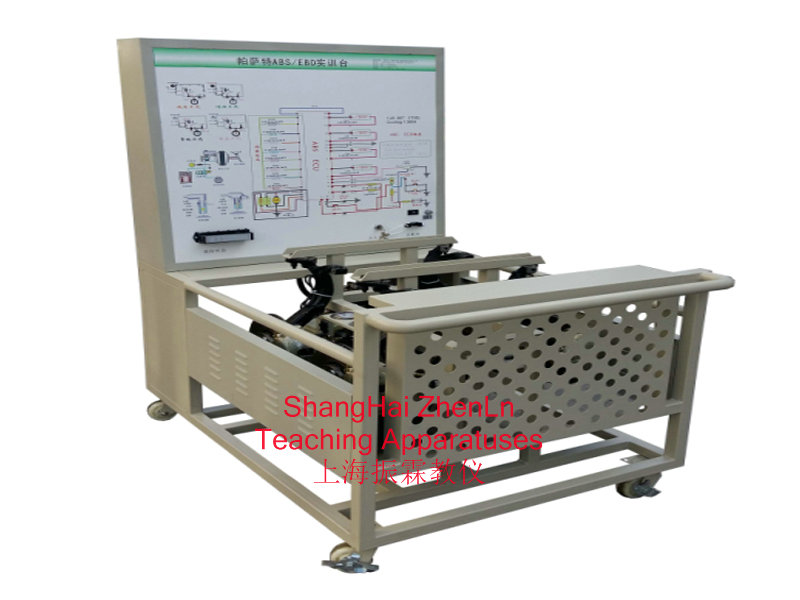

一、ABS實訓臺的產品簡介：

　　該ABS實訓臺采用 全新捷達的ABS/EBD制動系統為基礎，配有ABS/EBD系統工作原理圖，真實展示緊急制動時ABS/EBD系統工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構汽車底盤構造與維修實訓的教學需要，完全滿足對ABS/EBD制動系統的結構組成、動作演示等教學功能。

二、ABS實訓臺的功能特點：

　　真實的汽車ABS/EBD制動系統實物為基礎，完整展示ABS/EBD制動系統的組成結構。

　　由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/EBD系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/EBD系統的工作過程。

　　實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與液壓管路圖;學員可直觀對照電路圖和ABS/EBD制動系統實物，認識和分析控制系統的工作原理。

　　實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

　　實訓臺安裝有6個壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。

　　實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。

　　實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、ABS實訓臺的技術參數：

　　外形尺寸：1500×1000×1700mm(長×寬×高)

　　驅動電源：三相四線(或三相五線)380V±10% 50Hz

　　外接電源：交流220V±10% 50Hz

　　工作電壓：直流12V

　　工作溫度：-40℃～+50℃

　　主油道壓力表：0～250kg/psi

　　制動分泵壓力表：0～100kg/psi

　　變頻器：

　　型 號：CHE100-004G/5R5P-4

　　功 率：4KW/5.5KW

　　輸 入：AC 3PH 380V±15% 50/60Hz

　　輸 出：9A/13A AC 3PH 0～380V 0～400Hz

　　1. 三相異步電動機：

　　型 號：YT 100L2-4

　　電 壓：AC 220V/380V 50Hz

　　電 流：11.8A/6.8A

　　功 率：3KW

　　轉 速：1420r/min

　　真空泵：

　　型 號：RD-2

　　電 壓：AC 220V 50Hz

　　功 率：370W

　　抽氣速率：48L/min

　　極限壓力：6.7×10-2Pa

　　轉 速：1400r/min

　　進氣口徑：Ø8

　　用油量：1L

　　噪 聲：≤68
