一、電控高壓共軌柴油發動機實訓臺的功能要求 ：

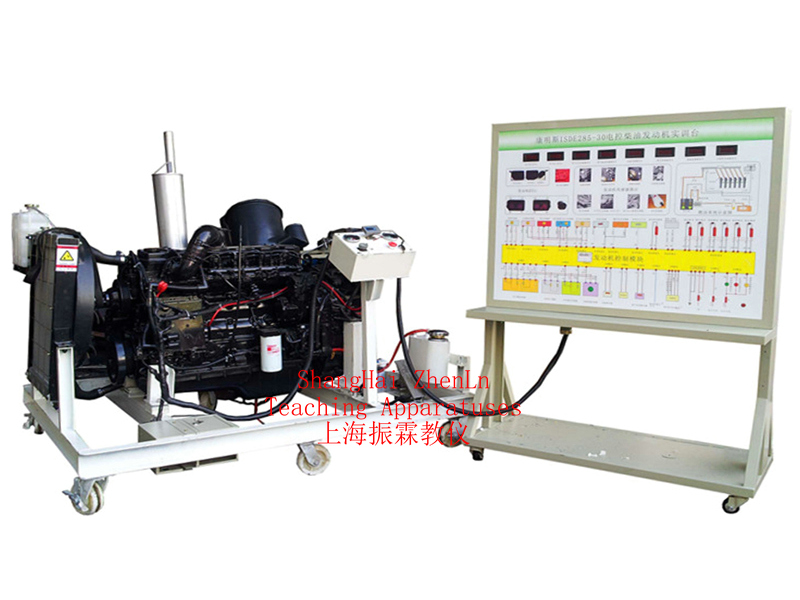

　　1.1 臺架配備電控高壓共軌柴油發動機，排放水平達到國際國五標準，燃油系統采用高壓共軌技術;可以充分展示電噴柴油發動機的組成結構和工作過程。臺架附有國際先進工程機械專用尾氣處理系統，能有效對尾氣處理的構造組成及學習認知起到充分的教學作用。

　　1.2 實訓臺面板采用 4MM 厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂漆處理，面板打印有永不褪色的彩色電路圖，表面噴涂光油，學員可直觀對照 電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。

　　1.3 實訓臺面板上安裝有工程機械專用顯示器，可實時顯示 發動機轉速、水溫、機油壓力、充電指示燈、電控系統故障指示燈等參數變化。同時面板單獨裝有 OBD 燈(紅色)、 故障報警燈(黃色)、等待啟動指示燈(綠色)。停機指示燈(藍色)

　　1.4、實訓臺面板上具有發動機故障檢測端子，可直接在面板 上檢測各傳感器、執行器、發動機控制單元針腳的電信號，如電阻、電壓、電流、頻率信號等，能實現 16 種以上的故 障設置和檢測功能;每一故障點可完成斷路故障、短路故障、偶發等故障類型。

　　1.5、臺架可手動在原車設置通訊故障、啟動故障、傳感器故障、電磁閥故障等。

　　1.6、實訓臺配備有專用電子油門控制裝置，可方便對發動機加減速。

　　1.7、實訓臺配有電源開關、水箱防護罩、飛輪防護罩等安全保護裝置。

　　1.8、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

　　1.9、臺架帶有診斷座，利用檢測軟件可以學習電控共軌發動機的故障查找及檢修，故障代碼的閱讀等。

　　1.10、臺架配備無線設備設故考核系統以安卓(Android)系統與無線網絡(WIFI)為基礎，將智能化故 障設置和考核系統設計成可在任意安卓(Android)系統的智能 手機或平板電腦上運行的 APP 軟件，利用手機或平板電腦擁 有的 WIFI 組網功能與裝有遠程故障設置控制系統模塊的實 訓臺或示教板進行無線通訊，具有如下功能：權限管理功能：該系統可設置管理員、教師、學生權限。管理員權限可對系統的 ID、密碼、考題范圍等進行管理;教師權限可進行考核試題、學生班級信息、出題及試卷存儲、成績查詢、成績單輸出等功能;學生權限可進行學生信息管理、答題等功能。無線網絡(WIFI)連接：教師和學生的任意安卓(Android)系統 的智能手機或平板電腦通過無線網絡(WIFI)與實訓臺或示教 48 板安裝的遠程故障設置控制系統模塊連接，組成無線局域網，具有兩種組網模式：熱點模式：當遠程故障設置控制系統模塊運行為熱點模式時，用戶可用打開了 WIFI 功能的任意安卓(Android)系統的智能手機或平板電腦直接搜索到該系統模塊的 SSID 并連接，無需通過無線路由器，多個智能設備均可直接連接到遠程故 障設置控制系統模塊，此模式適合單個實訓考核項目管理。終端模式：當遠程故障設置控制系統模塊運行為終端模式時，自動連接到預先設置好的 WIFI 路由器，移動終端用戶 可連接到同一局域網的路由器，然后在智能化故障設置和考 核系統 App 軟件上搜索該系統模塊的 IP 并連接，此模式適合多個實訓考核項目管理。 故障設置功能：智能化故障設置和考核系統 App 軟件可設置 多種故障類型，如：信號短路、對高短路、對地短路、信號反接、接觸不良、偶發故障等。App 軟件設置故障并傳送到 遠程故障設置控制系統模塊后，實訓臺或示教板會出現相應 故障，學生可通過相關檢測設備對實訓臺或示教板出現的故 障現象進行診斷檢測，從而達到實訓和考核目的。 實訓臺或示教板信息管理：遠程故障設置控制系統模塊支持 SD 卡傳輸設備信息并存儲，方便對設備信息、考題、學生 信息進行管理。考核模式：該系統具備三種考核模式 實訓模式：可選中單個或多個故障點及故障類型進行設置，實訓臺或示教板即出現相應故障，當退出該模式時，設備即 自動恢復正常狀態，適合教師進行實訓講解時使用。 多人考核模式：可同時接入最多 50 名學生進行考核，可設 置試卷考試時間及分值，且可調用存儲的試題或新編試題生 成試卷，實訓臺或示教板即出現相應故障后，學生按檢測流 程進行診斷檢測和答題，學生答題后系統不會對設備故障進 行自動恢復，適合小組考核或練習。單人考核模式：教師選擇單個學生進行考核，可設置試題考 試時間及分值，學生答題后系統自動將正確的故障點將恢復正常，適合學生技能點考核。 成績查詢及成績單導出：教師點擊考試結束或考試時間到 后，軟件將自動生成成績單，教師權限可查詢所有學生成績 以及每個學生的答題情況，并可轉換成 Excel 文檔導出到軟 件和 SD 中，方便教師對成績的管理。學生權限可查詢自己 的答題情況，并糾正達到教學目的。

二、電控高壓共軌柴油發動機實訓臺的技術參數 ：

　　2.1 外形尺寸：2200×1200×1400mm(長×寬×高)

　　2.2 工作電源：DC 24V

　　2.3 燃油標號：0#柴油

　　2.4 油箱容積：10L

　　2.5 工作環境溫度：-40℃～+50

四、基本配置(每臺)檢測控制面板，工程機械專用顯示器、發動機控制電腦，診斷座，點火開關，發動機總成，燃油箱，電子油門控制裝置，進、排氣管(帶保護罩)，中冷、水箱(含不銹鋼保護 罩)，冷卻風扇，蓄電池兩個，繼電器，電源總開關，尾氣處理總成、智能化故障設置和考核系統，移動臺架(帶自鎖 腳輪裝置)。
